Основні вимірювання
- Вимірювання змінної напруги: 0-500 В змінного струму.
- Вимірювання напруги постійного струму: 0-500 В постійного струму.
- Вимірювання постійного струму: постійний струм 0-5 А.
- Вимірювання опору: 0-2 МОм.
- Тестовий діод: I F 1 мА, U R 3 В.
- Перевірка безперервності: 0-30 Ом.
Додаткові вимірювання
- Тест транзизора hFe: 0-1000, вбудований тестовий роз'єм.
- Генератор прямокутних імпульсів: 5Vpp, 50Hz.
Точність вимірювання
Приклад визначення точності вимірювання напруги змінного струму. Розрахунки для результату вимірювання: 235 В

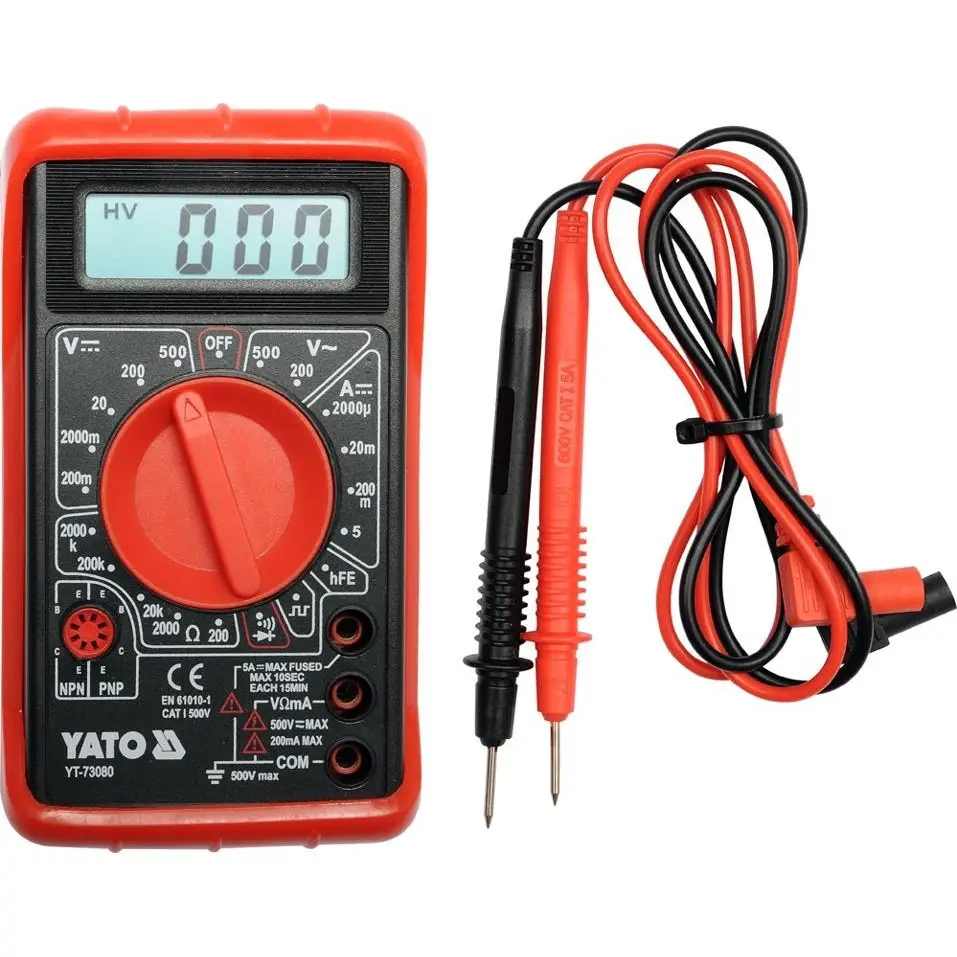

- Точність вимірювання вимірювача YT-73080 для цього діапазону становить: ±(2% + 10), роздільна здатність 1В.
- Формула розрахунку помилки вимірювання: (результат вимірювання x 2%) + 10 x роздільна здатність
- Расчет: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В.
Результат з урахуванням похибки вимірювання для показання 235 В = 235±14,7 В*.
- Результат з урахуванням похибки вимірювання для індикації вимірювання постійної напруги: 12В = 12±0,146В.
Табличку з роздільною здатністю і точністю для цього вимірювання можна знайти в інструкції з експлуатації.
* Вимірювач YT-73080 не має функції вимірювання істинного середньоквадратичного значення, тому наведений вище результат є реальним чинним значенням змінної напруги тільки для правильної синусоїдальної форми хвилі.
Вбудовані функції
- Генератор форми хвилі — встановлення ручки для генерації сигналу призведе до того, що вимірювач генеруватиме прямокутну хвилю з розмахом напруги 5Vpp і частотою приблизно 50Hz. Сигнал може використовуватися в аудітехніці, наприклад, у діагностиці гучномовців.
- DATA HOLD [H] — збереження поточного виміряного значення на дисплеї.
Додаткова інформація
- РК-дисплей, максимальний відбитий бал: 1999.
- Звуковий сигнал під час перевірки цілісності ланцюга на опір нижче 30 Ом.
- Автоматичне перемикання перевірки діодів на перевірку цілісності ланцюга у разі опору ланцюга нижче 30 Ом (можливе налаштувати лічильник тільки на перевірку діодів).
- Вимірювальні зонди в комплекті.
- Конструкція із захистом від перевантаження.
- Корпус з АБС пластику + т.н. чохол, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень.
- Індикатор низького заряду батареї.
- Джерело живлення: батарея 9 В (6F22).
